La croissance rapide de l’intelligence artificielle (IA), du calcul haute performance (HPC), des services cloud et de l’analyse de données à grande échelle entraîne des augmentations sans précédent de la densité de puissance par baie.
Les technologies traditionnelles de refroidissement par air, qui servent l’industrie des centres de données depuis des décennies, éprouvent de plus en plus de difficultés à gérer des baies dépassant 30 kW, 50 kW, voire 100 kW.
Pour relever ces défis, de nombreux exploitants adoptent des solutions de refroidissement liquide par plaque froide, également appelées systèmes de refroidissement liquide direct sur puce.
Contrairement au refroidissement par air conventionnel, le refroidissement liquide par plaque froide évacue la chaleur directement des composants à forte puissance, tels que les processeurs (CPU) et les unités de traitement graphique (GPU), améliorant ainsi considérablement l’efficacité thermique tout en réduisant la consommation énergétique globale.
Mais quels sont exactement les éléments constitutifs d’une solution complète de refroidissement liquide par plaque froide ?
Dans cet article, nous explorons les composants clés d'une architecture moderne de refroidissement liquide et expliquons comment chaque élément contribue à la construction d'un centre de données efficace, évolutif et prêt pour l'intelligence artificielle.
Les serveurs modernes dédiés à l’intelligence artificielle génèrent d’énormes quantités de chaleur.
Un seul rack d’IA peut comporter :
● Plusieurs GPU
●Des processeurs haute performance (CPU)
● De la mémoire haute vitesse
● Des accélérateurs d’IA
Ces composants peuvent générer plusieurs fois plus de chaleur que les serveurs d’entreprise traditionnels.
Le refroidissement liquide par plaque froide offre plusieurs avantages :
✓ Rendement de refroidissement supérieur
✓ PUE plus faible
✓ Prise en charge d’armoires à très haute densité
✓ Réduction de la consommation d’énergie des ventilateurs
✓ Amélioration de la fiabilité du matériel
✓ Amélioration de la durabilité
En conséquence, le refroidissement liquide par plaque froide est devenu l’une des technologies de refroidissement les plus largement adoptées dans les centres de données IA de nouvelle génération.

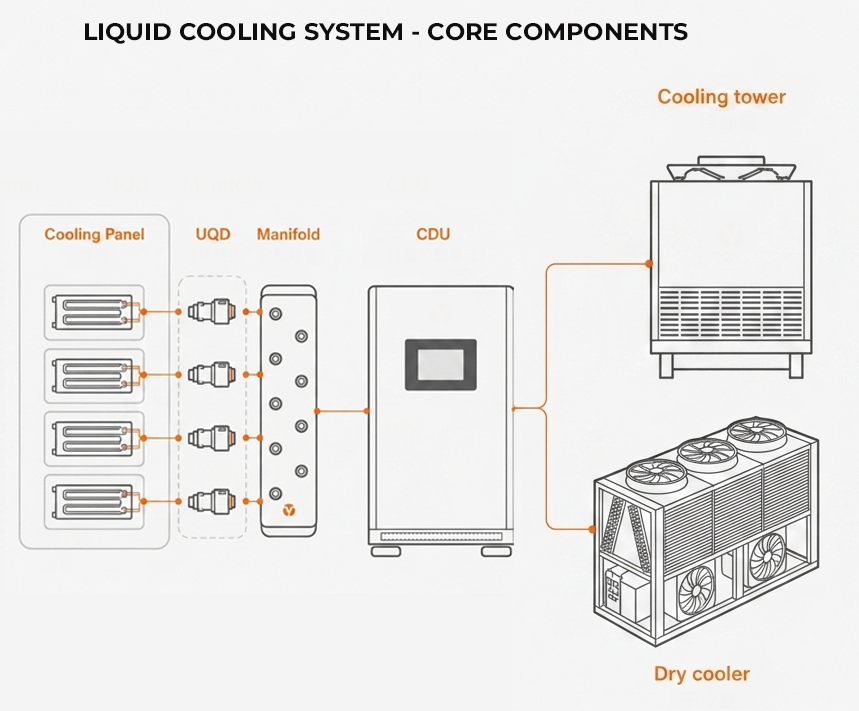

Une solution complète de refroidissement liquide peut être divisée en trois grandes couches :
● Composants côté serveur
● Infrastructure côté installation
● Système intelligent de surveillance et de commande
Chaque couche joue un rôle essentiel dans le maintien d’un fonctionnement sûr et efficace.
L’architecture de refroidissement côté serveur est chargée de capter la chaleur directement au niveau des composants électroniques.
La plaque froide constitue le cœur du système de refroidissement liquide.
Généralement fabriquées à partir de :
● Cuivre
● Aluminium
● Alliages de cuivre
Les plaques refroidissantes intègrent des canaux d’écoulement internes conçus avec une grande précision afin de maximiser l’efficacité du transfert thermique.
Ces plaques sont montées directement sur les composants générant de la chaleur, tels que :
● Processeurs (CPU)
● Cartes graphiques (GPU)
● Des accélérateurs d’IA
● Mémoire à très grand débit (HBM)
Des matériaux d’interface thermique (MIT), tels que la pâte thermique ou les tampons thermiques, garantissent un contact optimal entre la puce et la plaque refroidissante.
Lorsque le fluide caloporteur circule dans les canaux internes, la chaleur est transférée directement de la puce vers le liquide.
● Efficacité extrêmement élevée du transfert thermique
● Réduction des températures des puces
● Amélioration des performances du processeur
● Stabilité améliorée du système
Des raccords rapides démontables sont installés aux connexions d’entrée et de sortie du liquide du serveur.
Ces connecteurs permettent :
● Connexion sans outil
● Maintenance en mode « hot-swap »
● Déconnexion étanche
Un raccord rapide démontable correctement conçu empêche toute perte de liquide de refroidissement pendant la maintenance et améliore considérablement la facilité d’entretien.
Pour les grands clusters d’IA, la technologie QDC est essentielle afin de réduire au minimum les temps d’arrêt.
À l’intérieur du serveur, le liquide de refroidissement doit être distribué efficacement à plusieurs composants de refroidissement.
Ceci est obtenu grâce à :
● Tuyauterie souple
● Canalisation rigide
● Collecteurs internes
Le collecteur sert de centre de distribution qui :
● Achemine le liquide de refroidissement vers chaque plaque froide
● Récupère le liquide de refroidissement chauffé
● Maintient des débits équilibrés
Une conception adéquate du collecteur garantit des performances uniformes de refroidissement sur tous les composants.
La sécurité est essentielle dans tout environnement de refroidissement liquide.
Les serveurs modernes à refroidissement liquide intègrent des capteurs permettant de surveiller :
● Débit
● Pression
● Température du fluide frigorigène
● Statut de détection des fuites
En cas d’anomalies détectées, le système peut immédiatement :
● Déclencher des alarmes
● Ajuster les paramètres de refroidissement
● Lancer des procédures d’arrêt d’urgence
Cela améliore considérablement la fiabilité opérationnelle.
Tous les serveurs ne sont pas conçus pour le refroidissement liquide.
Les serveurs dédiés au refroidissement liquide présentent les caractéristiques suivantes :
● Structures de châssis optimisées
● Acheminement spécialisé du fluide frigorigène
● Conception améliorée de l’écoulement d’air
● Fonctionnalités de surveillance intégrées
Ces systèmes sont spécifiquement conçus pour les environnements d’intelligence artificielle (IA), de calcul intensif (HPC) et de calcul à forte densité.
Alors que les composants côté serveur collectent la chaleur, l’infrastructure côté installation évacue cette chaleur du centre de données.
La CDU est souvent considérée comme le point central du système de refroidissement liquide.
Elle agit comme interface entre :
● L’infrastructure de refroidissement du bâtiment
● Les circuits de refroidissement des serveurs
Une CDU contient généralement :
● Des pompes
● Des échangeurs de chaleur à plaques
● Des réservoirs d’expansion
● Filtres
● Vannes
● Capteurs
● Systèmes de contrôle
Sa fonction principale est de :
● Distribuer le liquide réfrigérant aux racks
● Récupérer le liquide de retour chauffé
● Maintenir une pression et un débit adéquats
Les unités de distribution de refroidissement (CDU) peuvent être déployées sous la forme de :
Installé à l’intérieur ou à proximité des armoires individuelles.
Alimente plusieurs armoires ou des zones entières de refroidissement liquide.
Les vannes de régulation du débit régulent la distribution du fluide frigorigène en fonction de la demande thermique en temps réel.
Avantages incluent :
● Contrôle précis du refroidissement
● Réduction de la consommation d’énergie des pompes
● Amélioration de la stabilité thermique
Des vannes intelligentes permettent une optimisation dynamique du refroidissement en fonction des charges de travail informatiques variables.

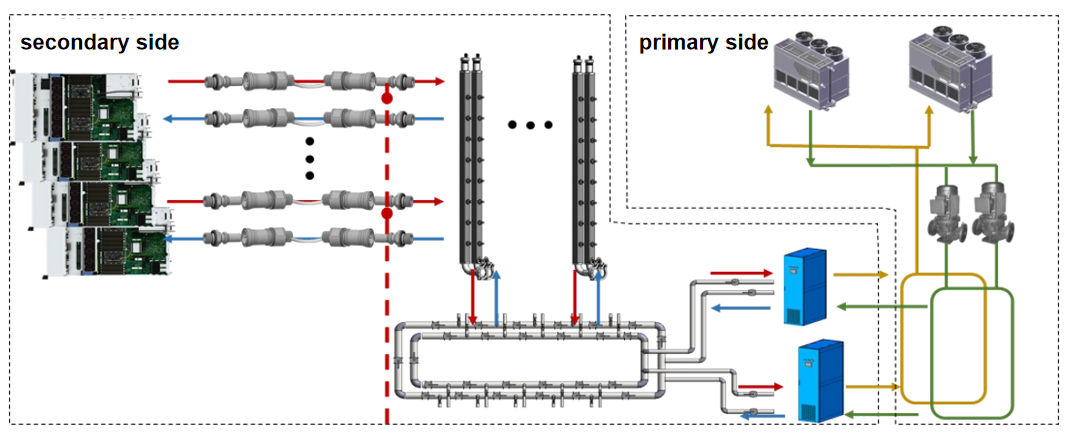

Le circuit secondaire fait circuler le fluide frigorigène directement entre le CDU et les serveurs.
Composants principaux :
Fournir une puissance de circulation dans tout le réseau de refroidissement liquide.
La plupart des systèmes d'entreprise utilisent :
● Redondance N+1
● Pompes à vitesse variable
pour une fiabilité et une efficacité maximales.
La tuyauterie de distribution doit assurer :
● Haute fiabilité
● Résistance à la corrosion
● Protection contre les fuites
Les options courantes incluent :
● Eau déminéralisée
● Fluides diélectriques spécialisés
Les fluides frigorigènes de haute pureté contribuent à prévenir les dépôts, la corrosion et les risques de conductivité électrique.
Le circuit primaire évacue la chaleur depuis l’unité de distribution de froid (CDU).
Contrairement au circuit secondaire, il ne vient pas en contact direct avec les équipements informatiques.
L’échange thermique s’effectue via un échangeur de chaleur à plaques intégré dans la CDU.
Cette conception garantit une séparation physique complète entre le système de refroidissement du bâtiment et le système de refroidissement des serveurs.
Les options courantes incluent :
● Eau
● Mélanges eau-glycol
● Solutions antigel
Assure la circulation du liquide de refroidissement entre l’unité de distribution de climatisation (CDU) et les systèmes extérieurs de rejet de chaleur.
La phase finale du processus de refroidissement élimine la chaleur provenant de l’installation.
Selon les conditions climatiques, plusieurs solutions peuvent être utilisées.
Les refroidisseurs à air fonctionnent de manière similaire à de grands radiateurs.
Avantages :
● Fonctionnement sans eau
● Faible entretien
● Excellente efficacité dans les climats plus frais
De nombreux centres de données IA utilisent des refroidisseurs à air afin de maximiser les opportunités de refroidissement gratuit.
Les tours de refroidissement rejettent la chaleur par évaporation de l’eau.
Avantages :
● Rendement thermique élevé
● Efficace dans les climats chauds
Toutefois, ils nécessitent :
● Traitement de l'eau
● Une maintenance régulière
Dans les régions chaudes ou les environnements exigeant un contrôle précis de la température, les refroidisseurs peuvent compléter l’infrastructure de refroidissement liquide.
Les refroidisseurs garantissent des performances stables de refroidissement, même dans des conditions ambiantes extrêmes.
Une solution moderne de refroidissement liquide ne serait pas complète sans des fonctionnalités de gestion intelligente.
Cette couche agit comme le « cerveau » de l’ensemble du système de refroidissement.
Les capteurs surveillent en continu :
● Température
● Pression
● Débit
● État des fuites
● Consommation d'énergie
Les données en temps réel permettent une gestion proactive et la détection des pannes.
Des systèmes de commande avancés ajustent dynamiquement :
● La vitesse des pompes
● Les positions des vannes
● Le fonctionnement des ventilateurs
● Les débits du liquide de refroidissement
en fonction de la charge informatique et des conditions environnementales.
Ce fonctionnement basé sur la demande réduit considérablement la consommation d’énergie.
Les systèmes modernes de refroidissement liquide sont de plus en plus intégrés aux plateformes DCIM (gestion de l’infrastructure des centres de données).
Avantages incluent :
✓ Surveillance centralisée
✓ Gestion des alarmes
✓ Analyses de l’efficacité énergétique
✓ Planification des capacités
✓ Maintenance prédictive
✓ Gestion du cycle de vie
Cela offre aux exploitants une visibilité complète sur les infrastructures informatiques (IT) et les installations.
À mesure que les charges de travail liées à l’IA continuent d’augmenter, la densité par baie devrait dépasser 100 kW, voire 200 kW dans certains déploiements.
Le refroidissement traditionnel par air ne peut pas soutenir efficacement ces niveaux de puissance.
Le refroidissement liquide par plaques froides offre :
● Des performances thermiques supérieures
● Consommation d’énergie réduite
● Une évolutivité accrue
● Une meilleure durabilité
● Une infrastructure prête pour l’IA
Pour les exploitants qui construisent des centres de données IA, HPC, périphériques (edge) et cloud de nouvelle génération, le refroidissement liquide par plaques froides est devenu une technologie essentielle pour atteindre une efficacité et une fiabilité à long terme.

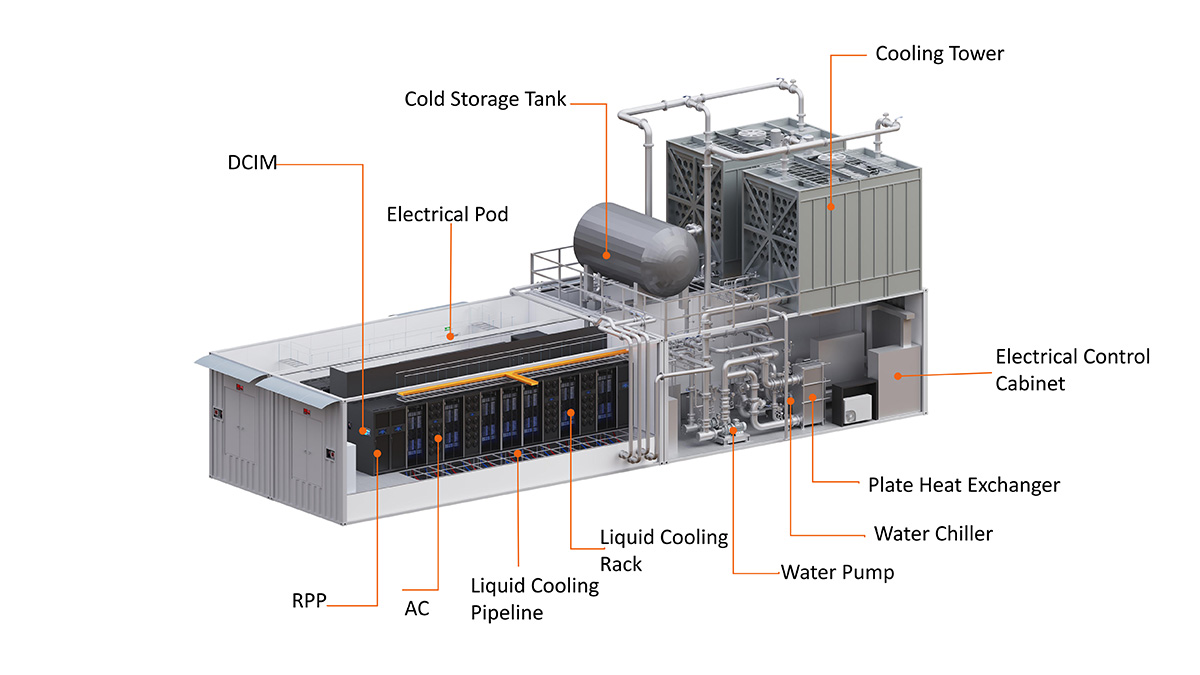

Une solution complète de refroidissement liquide par plaque froide comprend trois couches intégrées :
● Plaques froides
● Raccords rapides démontables
● Collecteurs internes
● Dispositifs de surveillance
● Serveurs refroidis par liquide
● Systèmes CDU
● Des pompes
● Réseaux de tuyauteries
● Circuits primaire et secondaire
● Équipements d’évacuation de chaleur en extérieur
● Capteurs
● Systèmes de contrôle
● Plates-formes DCIM
Ensemble, ces technologies créent un écosystème de refroidissement hautement efficace, capable de supporter les charges de travail exigeantes des environnements modernes d’intelligence artificielle et de calcul haute performance.
À mesure que les centres de données continuent d’évoluer vers des densités de baies plus élevées et des exigences accrues en matière de durabilité, le refroidissement liquide par plaque froide devient rapidement la solution de refroidissement privilégiée dans le monde entier.
Indiquez-nous vos besoins en matière d’infrastructure de centre de données, et notre équipe vous fournira des solutions intégrées personnalisées, écologiques et économes en énergie, avec livraison mondiale et réactivité accrue.
